Dockningskonstruktioner möter upprepade stötar från fartyg under förtöjning, tidvattenrörelser, lastningsoperationer, strömmar, vind och oavsiktlig kontakt. Utan ett effektivt dämpningssystem kan dessa krafter skada både fartyget och dockans struktur.Solida gummiskärmar för dockorger en enkel och hållbar lösning genom att absorbera och fördela stötenergi vid kontaktpunkten.
Den här guiden förklarar hur solida gummiskärmar fungerar, var de ofta används, vilka egenskaper som spelar roll vid val, hur olika konstruktioner jämförs och hur korrekt installation och underhåll kan förlänga livslängden. Den är avsedd för hamnoperatörer, hamnbyggare, skeppsvarv, hamnförvaltare, entreprenörer och industriella köpare som letar efter pålitligt marint skydd.
Varje dockningsoperation skapar mekaniska krafter. Även när ett fartyg närmar sig långsamt kan dess massa och fart generera betydande anslagsenergi. Större fartyg, starka strömmar, sidvindar, grovt vatten och begränsade manövreringsområden kan öka belastningen som överförs till kajen.
Upprepade stötar kan gradvis orsaka sprickor, deformation, ytskador, lösa fästelement eller försämring av betong- och stålkomponenter. Samtidigt kan en oskyddad kontaktpunkt skada ett fartygs skrov eller målade yta.
För livliga marina anläggningar är problemet vanligtvis inte en dramatisk påverkan. Det är ackumuleringen av tusentals mindre effekter under år av drift. Ett korrekt konstruerat fendersystem skapar en fjädrande barriär mellan fartyget och den fasta strukturen.
Dockningsskärmar i massiv gummi är designade för att skapa ett kontrollerat dämpande gränssnitt mellan ett rörligt fartyg och en stationär struktur. När kärlet kommer i kontakt med gummit deformeras materialet under belastning och absorberar en del av stötenergin. Den återstående kraften fördelas genom fendern och monteringssystemet snarare än att koncentreras direkt på bryggans vägg.
En fenders prestanda beror på dess gummisammansättning, geometri, hårdhet, dimensioner, kompressionsegenskaper, monteringsmetod och driftsmiljö.
| Komponent | Primär funktion |
|---|---|
| Gummikropp | Absorberar och fördelar stötenergi |
| Monteringssystem | Säkrar stänkskärmen till bryggan |
| Anliggningsyta | Ger ett skyddande gränssnitt med kärlet |
| Strukturellt underlag | Överför laster till dockan på ett säkert sätt |
Hållbarhet i krävande miljöer.Solid gummikonstruktion är väl lämpad för marina applikationer där komponenter utsätts för vatten, fukt, nötning och frekvent mekanisk belastning.
Pålitlig slagtålighet.Rätt utvalt gummi kan upprepade gånger deformeras och återhämta sig under normala förtöjningsoperationer, vilket hjälper till att minska direkt påfrestning på kajstrukturer.
Konstruktion med låg komplexitet.Jämfört med vissa pneumatiska eller flytande system har solida gummiskärmar en relativt enkel konstruktion utan någon luftkammare som behöver förbli trycksatt.

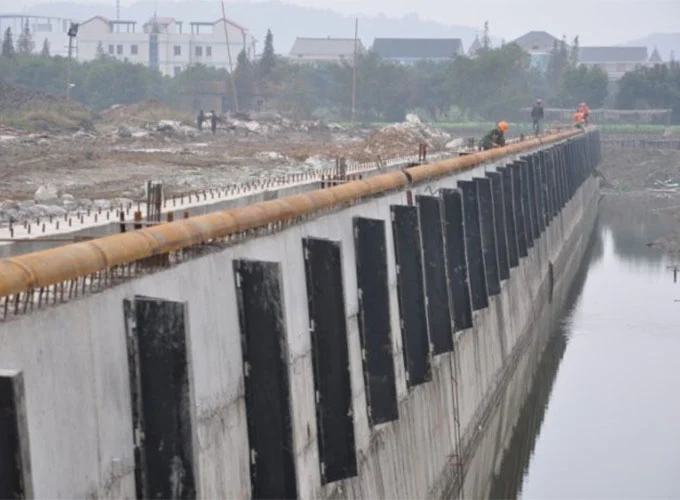

Flexibla installationsalternativ.Beroende på profil och projektkrav kan massiva gummiskärmar installeras horisontellt, vertikalt, kontinuerligt eller vid utvalda stötpunkter.
Långsiktigt driftvärde.En robust fender kan hjälpa till att minska strukturella reparationer, skador på fartygskontakt och oväntade stillestånd, vilket gör dockningsskydd till en viktig del av livscykelkostnadshanteringen.
Minskar direktkontaktkrafter mellan kärl och fasta strukturer.
Lämpliga gummiblandningar tål krävande utomhusförhållanden.
Designad för upprepad kontakt snarare än engångsskydd.
Enkel konstruktion kan göra inspektion och byte mer hanterbar.
Solida gummiskärmar kan anpassas till många marina och industriella miljöer. Deras exakta dimensioner och prestandakrav bör bestämmas i enlighet med fartygets storlek, förläggningsenergi, struktur, kontakttryck och driftsförhållanden.
Att välja en gummiskärm bör baseras på tekniska förhållanden snarare än utseende eller pris enbart. En lämplig produkt måste matcha den faktiska driftsmiljön.
| Urvalsfaktor | Varför det spelar roll |
|---|---|
| Fartygets storlek och massa | Större kärl kräver i allmänhet större energiupptagningsförmåga. |
| Inflygningshastighet | Högre förtöjningshastighet kan öka anslagsenergin avsevärt. |
| Fender dimensioner | Profil och storlek påverkar deformation och kontaktyta. |
| Gummihårdhet | Hårdhet påverkar reaktionskraft, deformation och kontaktbeteende. |
| Miljö | Saltvatten, UV-exponering, temperatur och nötning kan påverka materialets prestanda. |
| Monteringsvillkor | Konstruktionen måste stödja förväntade belastningar och fästanordningar. |
Olika marina projekt kräver olika skyddssystem. Solida gummiskärmar är särskilt attraktiva när hållbarhet, enkel konstruktion och fast installation är prioriterade.
| Fender typ | Typisk styrka | Vanligt övervägande |
|---|---|---|
| Solid gummi | Hållbar, enkel, mångsidig | Kräver korrekt dimensionering och strukturell montering |
| Pneumatisk | Stor deformation och flexibel kontakt | Kräver tryckhantering och lämplig hantering |
| Glidande/Komposit | Lågfriktionsapplikationer | Material och monteringsval är viktigt |
| Skumfylld | Flytande och stötdämpande | Kan vara mer specialiserad för flytande applikationer |
Rätt val beror på projektet. För fasta kajytor, kajväggar, pirer, ramper och industriella marina anläggningar kan solida gummiprofiler ge en effektiv kombination av slagtålighet, installationsflexibilitet och enkel drift.
Även en högkvalitativ gummiskärm kan prestera dåligt om den är felaktigt installerad. Stödstrukturen, monteringsdetaljerna, fenderinriktningen, bultavståndet och kontaktgeometrin bör alla beaktas under installationen.
För komplexa marina strukturer bör installationen granskas av kvalificerad ingenjör eller marina konstruktionspersonal. Själva stänkskärmen är bara en del av det kompletta skyddssystemet; den bärande strukturen måste också kunna bära de överförda lasterna.
Solida gummiskärmar är designade för krävande service, men regelbunden inspektion är fortfarande viktig. Tidig identifiering av skador kan förhindra att små problem blir kostsamma strukturella eller operativa frågor.
Livslängden varierar avsevärt med gummiformulering, fenderdesign, stötfrekvens, kärlegenskaper, miljöexponering och installationskvalitet. Därför bör en tillverkare undvika att lova en universell livslängd utan att överväga den faktiska tillämpningen.
För internationella upphandlingar och stora hamnprojekt är teknisk kommunikation lika viktig som produktpriset. Innan du lägger en beställning bör köpare förbereda så mycket applikationsinformation som möjligt.
Docktyp, installationsplats, ritningar, tillgängligt monteringsutrymme och driftsförhållanden.
Fartygsdimensioner, deplacement, kajhastighet, kontaktpunkter och driftfrekvens.
Gummihårdhet, sammansättningskrav, miljöbeständighet och färgspecifikationer.
Begär produktspecifikationer, inspektionsinformation, ritningar och relevant testdokumentation där tillämpligt.
En tillverkare med erfarenhet av marina gummiprodukter bör kunna diskutera dessa detaljer och rekommendera en konfiguration snarare än att bara erbjuda en standardprodukt utan att överväga applikationen.
F: Vad används solida gummiskärmar för dockor till?
S: De ger en fjädrande barriär mellan fartyg och fasta strukturer, som hjälper till att absorbera och fördela stötkrafter under förtöjning och fartygsrörelse.
F: Är solida gummiskärmar lämpliga för tunga dockor?
S: De kan vara lämpliga för tunga marina applikationer när fenderprofilen, gummisammansättningen, monteringssystemet och den övergripande strukturen är korrekt konstruerade för de förväntade belastningarna.
F: Kan dockningsskärmar av solid gummi anpassas?
S: Många tillverkare kan tillhandahålla olika dimensioner, profiler, hårdhetsnivåer, längder, borrmönster och monteringskonfigurationer enligt projektkrav.
F: Hur ofta ska dockskärmar inspekteras?
S: Inspektionsfrekvensen bör återspegla fartygstrafik, kollisionsfrekvens, miljöförhållanden och vikten av den skyddade strukturen. Anläggningar med hög användning gynnas i allmänhet av tätare inspektioner.
F: Vilken information behövs för att välja rätt gummiskärm?
S: Viktig information inkluderar fartygets storlek och förskjutning, förläggningshastighet, kajstruktur, förväntade kollisionsförhållanden, fenderdimensioner, monteringsarrangemang, vattenförhållanden och miljöexponering.
F: Kan gummiskärmar användas i saltvattenmiljöer?
S: Rätt formulerade och tillverkade gummiskärmar används ofta i marina miljöer. Materialvalet bör beakta saltvattenexponering, UV-strålning, temperatur, nötning och andra platsspecifika förhållanden.
F: Varför ska köpare arbeta direkt med en erfaren gummitillverkare?
S: En erfaren tillverkare kan hjälpa till att koppla materialval, produktdimensioner, prestandakrav, verktyg, monteringsdetaljer och kvalitetskontroll till den faktiska applikationen, vilket minskar risken för att välja en olämplig konfiguration.
Pålitligt dockningsskydd börjar med att välja en fender som matchar de faktiska stötförhållandena snarare än att välja en produkt baserat på enbart storlek eller pris. Från fasta bryggor och kommersiella hamnar till skeppsvarv och industriella lastningsanläggningar, den rätta solida gummiskärmen kan hjälpa till att minska skador på fartygskontakt, skydda dockningsstrukturer och stödja säkrare, mer pålitliga operationer.
